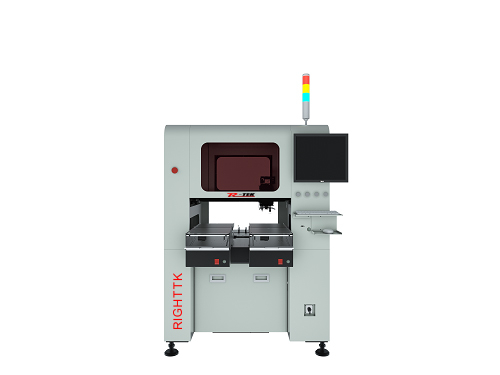

Châssis de blindage à double tête/couvercle Machine de montage CMS

Caractéristiques du produit:
Applicable à la production d'équipements de terminal sans fil (téléphones mobiles, modèles, routeurs, cartes mères de drones, cartes mères GPS de voiture, etc.) dans la ligne SMT, au lieu du cadre de bouclier de placement SMT importé, ou de la queue de ligne SMT, de la fournaise / four après la Général, remplacez manuellement le travail de protéger le plafond, le sertissage, l'étiquetage et la lecture de codes à barres.
État de disponibilité:
Quantité:
  • RTP-350
  • R-TEK

Caractéristiques du produit:

Applicable à la production d'équipements de terminal sans fil (téléphones mobiles, modèles, routeurs, cartes mères de drones, cartes mères GPS de voiture, etc.) dans la ligne SMT, au lieu du cadre de bouclier de placement SMT importé, ou de la queue de ligne SMT, de la fournaise / four après la Général, remplacez manuellement le travail de protéger le plafond, le sertissage, l'étiquetage et la lecture de codes à barres.

Traits:

1. Il peut être placé derrière l'AOI pour installer le cadre de blindage, économisant la main-d'œuvre du chargement, augmentant la capacité de production et améliorant la couverture de la détection AOI;

2. Il peut être placé à l'avant du four / derrière la fournaise pour installer le couvercle de blindage, économisant la main-d'œuvre du chargement, augmentant la capacité de production et améliorant la qualité du produit;

3. Compatible avec le couvercle du bouclier de montage de la carte PCB des transporteurs et non porteurs;

4. Alimentation bilatérale, quatre stations d'alimentation à quatre plateaux, mangeoires à disques ont le choix de 2 à 10 disques, pour répondre aux besoins de différents produits, amarrant avec la ligne de production pour atteindre la production de ligne;

5. Tête de travail multi-axe efficace: 4 buses de vide, la vitesse de montage peut atteindre 2,6 s / pcs et le taux de réussite est ≥99,6%;

6. Système de positionnement de transmission de haute précision: l'utilisation d'un servomoteur linéaire importé, échelle de réseau, contrôle en boucle fermée. Augmenter considérablement la vitesse, la précision, la stabilité et la vie de l'équipement;

7. Il peut augmenter les fonctions de la bande applicable, du placement d'étiquette et de la numérisation du code QR, afin que l'équipement puisse être diversifié et fournir aux clients un mode de production pratique;

8. Avec la fonction de lecture du code-barres 2D: Lisez automatiquement le code-barres après la publication de l'étiquette;

9. L'équipement peut être modifié à l'utilisation de la machine de plug-in de composants de forme spéciale.

Article

Paramètres

Remarques

Modèle d'appareil

RTP-350


Taille de l'appareil

L1100 * W1500 * H1600

从 左 到 右 de gauche à droite

Poids de l'hôte

650 kg


Power d'alimentation de l'hôte

Alimentation: 2kw , monophasé: 220V , 50Hz


Source de l'air hôte

0,5--0,7MPA


Hauteur de piste

900 ± 20 mm Ajustable


Méthode de réglage de la largeur de piste

Réglage automatique CNC


Vitesse de transmission max

Max: 600 mm / s


Taille de PCB applicable

Rail unique: 50 * 50 --- 350 * 250 mm


Épaisseur de PCB applicable

0,5-3 mm


Poids maximum acceptable du PCB

≤2 kg


Déformation de PCB admissible

< 0,5 mm


Déclaration supérieure du PCB

20 mm


Déclaration du bas du PCB

10 mm


Répétabilité du mécanisme

± 0,02 mm


Fonction de lecture de code en ligne

avec


Plage de couvertures de bouclier compatible

10 * 10 mm --- 50 * 50 mm


Système de contrôle

PC + GUGAO MOTION Axe Card + Panasonic Servo Motor



Accès au système

Peut être connecté au flore de la boutique, MES, IMS et autres systèmes


Transformé en haut

dépend du produit spécifique


Traitement du rendement et de l'efficacité

dépend du matériel produit spécifique


Exigences environnementales

Température 0-40 ℃, humidité 35-85%


Temps d'équipement Batte: ≤ 7,2 secondes / pièce, la sortie n'est pas inférieure à 500 pièces / heure;

Le système d'alimentation de l'équipement répond à deux types: type de bobine et type de plateau.
