Traits:
* Contrôle entièrement automatique, Contrôle du logiciel PC + QC, Windows10système opérateur.
*ImprimerSystème ing avec positionnement de précision XY et CCD + Marquez un positionnement précis. LaimpressionLa précision de la position est inférieure à 0,02 mm.
* Peut imprimer des caractères chinois, l'anglais, les chiffres, les graphiques, les numéros de série, les codes QR, etc.
*AccessàlaSSystème Hopfloor \ MES.
* SoutienimprimerIng différents types de matériaux tels que PCB, FPC et bouclier métallique.
*Faites tourner plusieurs angles pour l'impression.
* L'encre peut sécher immédiatement.Le contenu imprimé peut être essuyé d'alcool avant le soudage de reflux. Après un durcissement à haute température dans la fournaise, l'encre peut résister à l'alcool, à la friction et à la corrosion de l'IPA.
* Ajouter des consommables en ligne sans arrêt
* Économisez le coût de la main-d'œuvre de l'étiquetage manuel, haut degré d'automatisation, emplacement précis du code d'impression, améliorez la qualité du produit.
| Quantité: | |
|---|---|

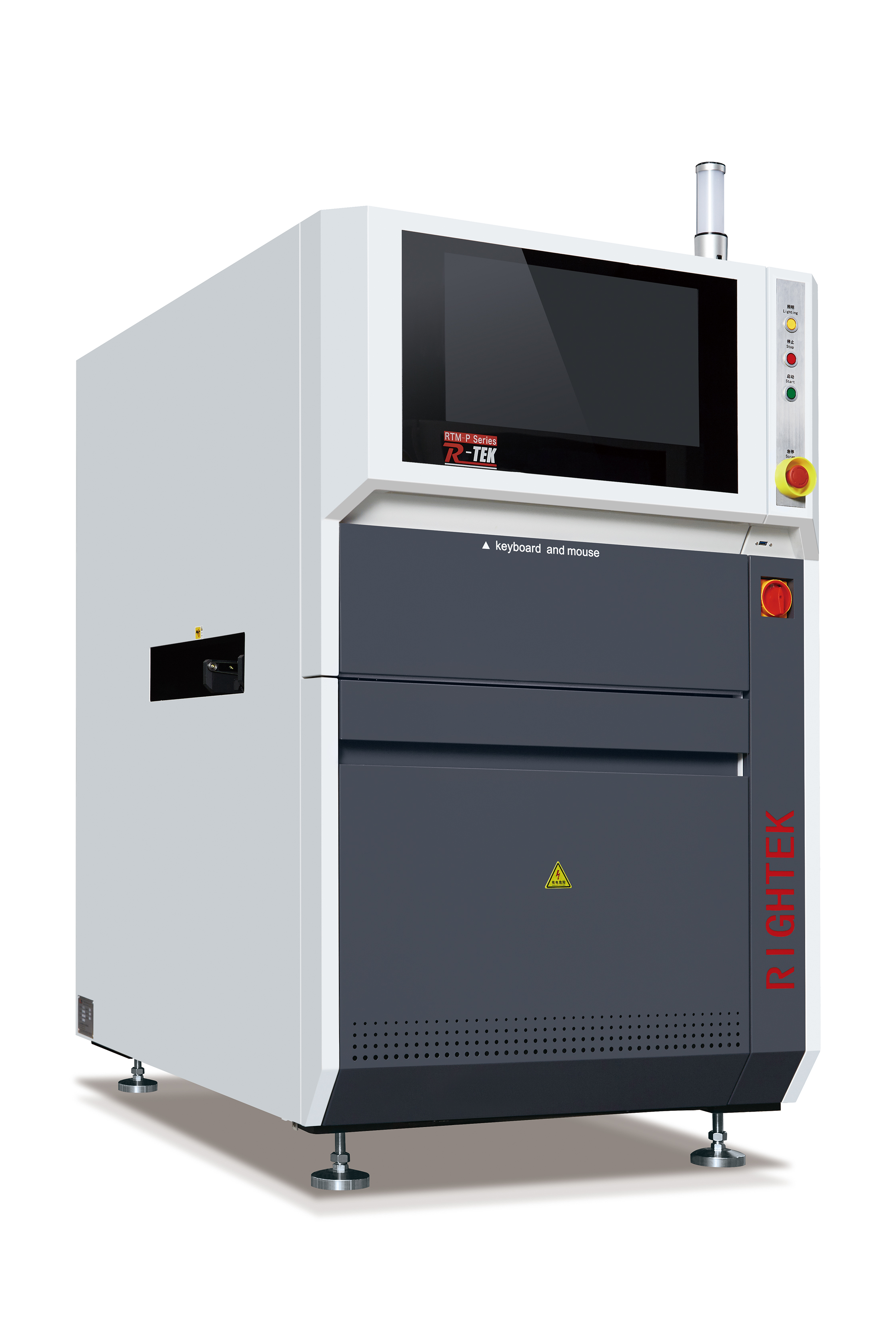

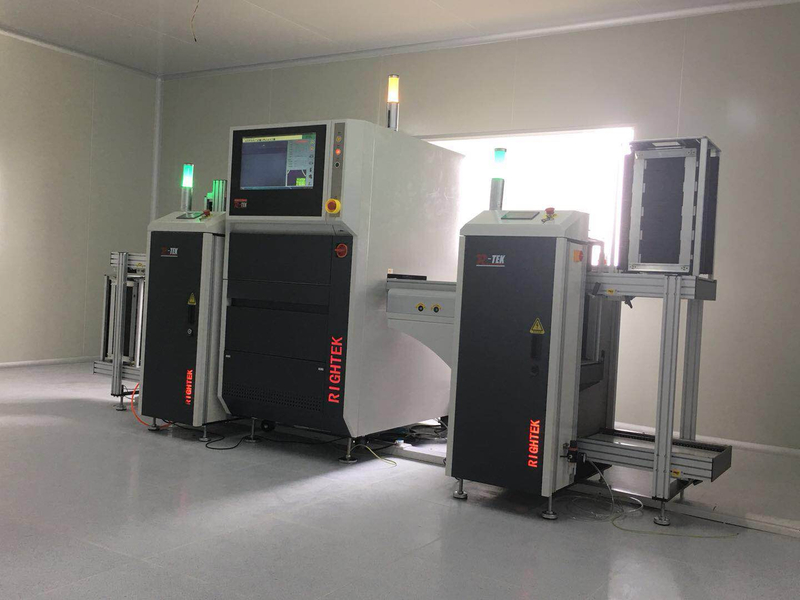

OnlineEntièrement unutomatiqueImprimer mAchine
Modèle n ° Rtm-P450
Aperçu:
La machine d'impression entièrement automatique est un équipement professionnel pour l'impression de code 1D, de code QR, de texte, de symbole ou de graphique à la surface du PCB. Il se compose d'impression Système, Plateforme de mouvement de précision XY, Système de positionnement précis Mark + CCD, Système de réglage automatique Track Track et lecture en ligne système.
Tête (Jet KGK )
Piste de transmission (importé TBI vis, diapositive PMI importée)
Le pas + vis contrôlez avec précision la largeur de la plaque et en même temps ça peut adapter Le positionnement de la pièce dans la direction de l'axe des y. La position de travail du rail de guidage a un dispositif de plaque supérieur pour s'assurer que la pièce est positionnée avec précision sur le plan focal laser lors du marquage de la pièce avec différentes épaisseurs pour assurer l'effet d'impression.
Logiciel d'exploitation
L'interface interactive graphique vive et facile à utiliser est complète et facile à utiliser. Il peut être importé dans la programmation de fichiers Gerber, et le mode d'édition d'image hors ligne en option peut être modifié et débogué à tout moment.
Système CCD ( Imagerie allemande Caméra industrielle)
Caméra industrielle de couleur haute résolution + système de traitement d'image visuelle + système de positionnement CCD, système de lecture et d'inspection de code à barres.
Article | Paramètre | Remarques |
—— ● Spécification de l'hôte | ||
Taille de l'hôte Env. | À gauche Largeur de droite: 950 mm À l'avant profondeur du dos: 1455 mm Jusqu'à Hauteur de la baisse: 1650 mm (hauteur du corps de la machine) (à l'exclusion de la lampe à trois couleurs) | Direction: de gauche à droite Droite à gauche (facultatif) |
Hôte de poids sur | 600 kg | |
Puissance de l'hôte | Puissance: 1,5 kW Alimentation: monophasé 220VAC, 50Hz | |
Source de l'air hôte | 5-7kgf / cm2 Ou 0,5-0,7MPA | |
Hauteur de travail de pipeline | 900 ± 20 mm réglable | |
Mode ajusté de la largeur du chemin d'écoulement du pipeline | Ajustement automatique CNC | |
Vitesse de transfert de chemin d'écoulement | Max: 1000 mm / s | |
—— ● Exigences de PCB | ||
Spécifications de PCB applicables | Min ： 50 mmx50 mm Max: 450 mmx450 mm Épaisseur: 0,5-3 mm | Personnalisable |
Fonction du rabat | Non | |
PCB Poids maximal admissible | <= 2kg | |
Déformation admissible au PCB | <2 mm | |
Vitesse de transfert de piste | 50-3000 mm / min | |
La hauteur maximale des composants de surface de la carte sur le PCB (à l'exclusion de l'épaisseur de la carte) | 0 mm | |
PCB PCB Bottor Surface Board Component Maximum High (à l'exclusion de l'épaisseur de la carte) | 15 mm | Pas de plug-in |
Mécanisme répétitif Précision | ± 0,02 mm | |
Vitesse de mouvement X-Y | 1000 mm / s | |
Accès au système | Pour accéder aux systèmes de gestion intelligents tels que Shopfloor, MES et IMS | |
Ligne d'impression | 5 lignes | |
Diamètre du point de jet d'encre | 48UM | |
DPI | 115 dpi | |
Objet d'impression | Caractère / code à barres / code QR / données graphiques, etc. | |
Vitesse d'impression | 30m / min | |
Angle d'impression | 0-360 degrés | |
Système de positionnement | CCD + Mark Positionnement | |
Système de réglage de la largeur de piste | ajustement automatique | |
Système de contrôle | PC + Carte d'axe de mouvement + servomoteur | |
Direction de transmission | Gauche à droite, de droite à gauche (facultatif) | |
—— ● Logiciel et réseau | ||
Système d'exploitation informatique | les fenêtres 10 Version chinoise simplifiée | |
Logiciel d'exploitation codé | Logiciel R-TEK à développer | |
Type de réseau de support informatique | Ethernet | |
alentours | Environnement naturel | |
—— ● Exigences environnementales | ||
Température | 0-40 ℃, pas de condensation, pas de glaçage | |
Humidité | 30 à 90% rh sans condensation, pas de glaçage | |
Environnement de transport et de stockage | Cette série de machines peut être transportée et stockée dans la plage de -25 à 55 ° C. Dans les 24 heures, il peut résister à des températures jusqu'à 65 ℃. | |
Liste de configuration principale | ||
OBJET | MARQUE | REMARQUES |
Tête | KGK CCS série | |
Ordinateur industriel | Siemens Ordinateur industriel
| Processeur i5, RAM 4G, 500g disque dur |
caméra industrielle | Allemagne Imagerie Série DFK33 | |
Vis | Taiwan TBI | |
Glissement | Taïwan TBI | |
servomoteur | Panasonique Servo Moteur A6 / 400W | |
Transport | Japon Samsr | |
Œil léger | Panasonique œil léger réfléchi | |
Carte de commande de mouvement | Googol Tech GTS400 | |
logiciel de contrôle | R-tek logiciel auto-développé | |
Impression en ligne en ligne automatique dessin de contour de la machine
OnlineEntièrement unutomatiqueImprimer mAchine
Modèle n ° Rtm-P450
Aperçu:
La machine d'impression entièrement automatique est un équipement professionnel pour l'impression de code 1D, de code QR, de texte, de symbole ou de graphique à la surface du PCB. Il se compose d'impression Système, Plateforme de mouvement de précision XY, Système de positionnement précis Mark + CCD, Système de réglage automatique Track Track et lecture en ligne système.
Tête (Jet KGK )
Piste de transmission (importé TBI vis, diapositive PMI importée)
Le pas + vis contrôlez avec précision la largeur de la plaque et en même temps ça peut adapter Le positionnement de la pièce dans la direction de l'axe des y. La position de travail du rail de guidage a un dispositif de plaque supérieur pour s'assurer que la pièce est positionnée avec précision sur le plan focal laser lors du marquage de la pièce avec différentes épaisseurs pour assurer l'effet d'impression.
Logiciel d'exploitation
L'interface interactive graphique vive et facile à utiliser est complète et facile à utiliser. Il peut être importé dans la programmation de fichiers Gerber, et le mode d'édition d'image hors ligne en option peut être modifié et débogué à tout moment.
Système CCD ( Imagerie allemande Caméra industrielle)
Caméra industrielle de couleur haute résolution + système de traitement d'image visuelle + système de positionnement CCD, système de lecture et d'inspection de code à barres.
Article | Paramètre | Remarques |
—— ● Spécification de l'hôte | ||
Taille de l'hôte Env. | À gauche Largeur de droite: 950 mm À l'avant profondeur du dos: 1455 mm Jusqu'à Hauteur de la baisse: 1650 mm (hauteur du corps de la machine) (à l'exclusion de la lampe à trois couleurs) | Direction: de gauche à droite Droite à gauche (facultatif) |
Hôte de poids sur | 600 kg | |
Puissance de l'hôte | Puissance: 1,5 kW Alimentation: monophasé 220VAC, 50Hz | |
Source de l'air hôte | 5-7kgf / cm2 Ou 0,5-0,7MPA | |
Hauteur de travail de pipeline | 900 ± 20 mm réglable | |
Mode ajusté de la largeur du chemin d'écoulement du pipeline | Ajustement automatique CNC | |
Vitesse de transfert de chemin d'écoulement | Max: 1000 mm / s | |
—— ● Exigences de PCB | ||
Spécifications de PCB applicables | Min ： 50 mmx50 mm Max: 450 mmx450 mm Épaisseur: 0,5-3 mm | Personnalisable |
Fonction du rabat | Non | |
PCB Poids maximal admissible | <= 2kg | |
Déformation admissible au PCB | <2 mm | |
Vitesse de transfert de piste | 50-3000 mm / min | |
La hauteur maximale des composants de surface de la carte sur le PCB (à l'exclusion de l'épaisseur de la carte) | 0 mm | |
PCB PCB Bottor Surface Board Component Maximum High (à l'exclusion de l'épaisseur de la carte) | 15 mm | Pas de plug-in |
Mécanisme répétitif Précision | ± 0,02 mm | |
Vitesse de mouvement X-Y | 1000 mm / s | |
Accès au système | Pour accéder aux systèmes de gestion intelligents tels que Shopfloor, MES et IMS | |
Ligne d'impression | 5 lignes | |
Diamètre du point de jet d'encre | 48UM | |
DPI | 115 dpi | |
Objet d'impression | Caractère / code à barres / code QR / données graphiques, etc. | |
Vitesse d'impression | 30m / min | |
Angle d'impression | 0-360 degrés | |
Système de positionnement | CCD + Mark Positionnement | |
Système de réglage de la largeur de piste | ajustement automatique | |
Système de contrôle | PC + Carte d'axe de mouvement + servomoteur | |
Direction de transmission | Gauche à droite, de droite à gauche (facultatif) | |
—— ● Logiciel et réseau | ||
Système d'exploitation informatique | les fenêtres 10 Version chinoise simplifiée | |
Logiciel d'exploitation codé | Logiciel R-TEK à développer | |
Type de réseau de support informatique | Ethernet | |
alentours | Environnement naturel | |
—— ● Exigences environnementales | ||
Température | 0-40 ℃, pas de condensation, pas de glaçage | |
Humidité | 30 à 90% rh sans condensation, pas de glaçage | |
Environnement de transport et de stockage | Cette série de machines peut être transportée et stockée dans la plage de -25 à 55 ° C. Dans les 24 heures, il peut résister à des températures jusqu'à 65 ℃. | |
Liste de configuration principale | ||
OBJET | MARQUE | REMARQUES |
Tête | KGK CCS série | |
Ordinateur industriel | Siemens Ordinateur industriel
| Processeur i5, RAM 4G, 500g disque dur |
caméra industrielle | Allemagne Imagerie Série DFK33 | |
Vis | Taiwan TBI | |
Glissement | Taïwan TBI | |
servomoteur | Panasonique Servo Moteur A6 / 400W | |
Transport | Japon Samsr | |
Œil léger | Panasonique œil léger réfléchi | |
Carte de commande de mouvement | Googol Tech GTS400 | |
logiciel de contrôle | R-tek logiciel auto-développé | |
Impression en ligne en ligne automatique dessin de contour de la machine
